在工業自動化系統中，壓力變送器的選擇直接影響測量精度、系統穩定性及運行成本。由于不同工況對設備的要求差異顯著，選擇時需綜合考慮多方面因素。以下從應用場景、技術參數、環境條件等維度，詳細解析壓力變送器的選擇要點。

一、明確應用場景與測量類型

壓力測量的核心需求是確定測量類型，而這由具體應用場景決定。常見的壓力測量類型包括以下四類：

• 絕對壓力測量：以絕對真空為基準，適用于需與真空環境對比的場景，如真空系統、航天模擬艙等。例如在半導體制造的真空腔體中，必須使用絕對壓力變送器監測腔體密封性。

• 表壓測量：以當?shù)卮髿鈮簽榛鶞?zhǔn)，是工業中最常用的類型。如普通水管壓力、反應釜工作壓力等，均通過表壓變送器測量，其讀數直接反映介質相對于大氣的壓力差。

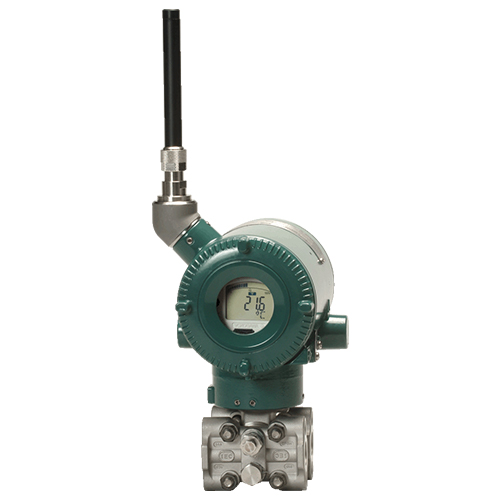

• 差壓測量：用于監測兩個點之間的壓力差值，廣泛應用于流量計算（如孔板流量計配套）、液位測量（如密閉容器的液位差）等場景。例如在中央空調水系統中，通過差壓變送器監測過濾器前后的壓力差，可判斷濾網是否堵塞。

• 真空測量：專門用于監測低于大氣壓的壓力，常見于實驗室真空設備、食品真空包裝機等。

選擇時需先明確測量類型 —— 若誤將表壓變送器用于絕對壓力場景，會因大氣壓力波動導致數據失真；反之，用絕對壓力變送器測量普通管道壓力，則會增加不必要的成本。

二、精準匹配壓力范圍

壓力范圍是選擇變送器的核心參數，需平衡測量精度與超壓保護兩大矛盾需求：

• 精度優先原則：變送器的最佳測量區間通常為量程的 30%~70%。例如正常工作壓力為 100psi 的管道，選擇 0~200psi 量程的變送器（使工作點處于中間范圍），可將誤差控制在最小 —— 因變送器的誤差多以 “滿量程百分比” 計算（如 0.1% FS），量程越小，相同誤差比例對應的實際偏差值越小。

• 超壓保護需求：工業現場常因操作失誤（如誤關閥門）、水錘效應或系統測試，出現遠超正常范圍的壓力沖擊。此時需為變送器預留足夠的超壓余量：若正常工作壓力為 100psi，應選擇最大可承受 300psi 以上壓力的型號，或搭配超壓保護裝置（如安全閥），避免設備損壞。

例如在液壓系統中，瞬時壓力可能達到正常工作值的 3 倍以上，若僅按正常壓力選型，極易因超壓導致膜片破裂，因此需優先考慮具備抗沖擊能力的型號（如濺射薄膜變送器）。

三、適配工藝介質特性

工藝介質的物理化學性質直接決定變送器的材質與結構設計，需重點關注以下幾點：

• 腐蝕性：對于酸堿溶液、有機溶劑等腐蝕性介質，需選擇耐蝕材料（如 316L 不銹鋼、哈氏合金）的膜片，或采用襯四氟、藍寶石等隔離技術。例如在化工行業測量鹽酸壓力時，普通不銹鋼變送器會迅速被腐蝕，而襯四氟的變送器可長期穩定運行。

• 粘度與潔凈度：高粘度介質（如糖漿、原油）易粘附在膜片上，導致測量漂移，需選擇帶自清潔功能的變送器（如帶吹掃口設計）；食品、制藥行業的潔凈介質則要求變送器符合衛生級標準（如 3A 認證），避免死角污染。

• 導電性：若介質為導電液體（如鹽水），需確保變送器的密封結構符合防爆要求；若為易燃易爆氣體（如甲烷），則必須選擇防爆型變送器（如 Ex dⅡCT6 等級）。

四、適應溫度范圍與安裝環境

環境因素對變送器的穩定性影響顯著，需重點評估以下條件：

• 溫度范圍：介質溫度與環境溫度均需在變送器的耐受范圍內。高溫工況（如蒸汽管道，溫度達 200℃以上）需選擇帶散熱片或采用高溫薄膜技術的變送器；低溫環境（如冷庫管道）則需確保電子元件在低溫下不失效。此外，溫度變化會引發零點漂移，需選擇溫度補償精度高的型號（如誤差≤0.01% FS/℃）。

• 振動與沖擊：在泵體出口、工程機械等振動劇烈的場景，需選擇抗振動設計的變送器（如帶阻尼器或加固外殼），避免機械振動導致膜片疲勞或電路接觸不良。

• 電磁干擾：附近有電機、變頻器等設備時，需選擇具備電磁兼容（EMC）認證的變送器，或通過屏蔽線接地減少干擾。例如在變電站的油壓監測中，強電磁環境下需使用帶雙重屏蔽的變送器。

•

五、確定精度等級與輸出信號

• 精度等級：根據應用對測量精度的要求選擇。普通工業場景（如市政供水）選擇 0.5% FS 精度即可；高精度場景（如實驗室反應釜）需 0.1% FS 甚至 0.05% FS 的型號。需注意：精度參數需結合溫度、壓力范圍等條件 —— 同一變送器在不同量程段的精度可能存在差異。

• 輸出信號：需與控制系統兼容。常見輸出類型包括：

• mV 信號：適用于短距離、高精度測量（如實驗室傳感器），但易受干擾；

• 放大電壓（如 1~5V）：適用于中等距離傳輸，需穩定電源；

• 4~20mA 電流信號：工業主流選擇，抗干擾能力強，可傳輸千米以上，且能通過電流大小判斷設備是否斷線（如 4mA 對應零位，0mA 表示斷線）。

例如在化工廠的 DCS 系統中，幾乎均采用 4~20mA 信號，便于與 PLC、組態軟件集成；而實驗室的局部測量可能使用 mV 信號配合數據采集卡。

六、附加功能與安裝便利性

• 附加功能：根據需求選擇是否需要顯示模塊（本地讀數）、通訊協議（如 HART、PROFINET）、自診斷功能等。例如智能變送器通過 HART 協議可遠程校準，減少現場維護工作量；自診斷功能可實時監測膜片狀態，提前預警故障。

• 安裝方式：需考慮管道走向（水平 / 垂直）、安裝空間（如狹小角落需小型化變送器）、連接方式（法蘭 / 螺紋）等。例如在 DN25 的小管徑管道上，需選擇插入式或緊湊型變送器，避免影響流體流動。

總結

選擇壓力變送器需遵循 “場景適配、參數匹配、成本可控” 的原則：先明確測量類型與壓力范圍，再根據介質特性與環境條件篩選材質和結構，最后結合精度需求、信號類型及附加功能確定型號。合理的選型不僅能保證測量準確性，還能延長設備壽命、降低維護成本，為工業過程的穩定運行提供可靠保障。
